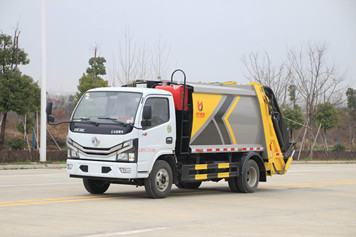

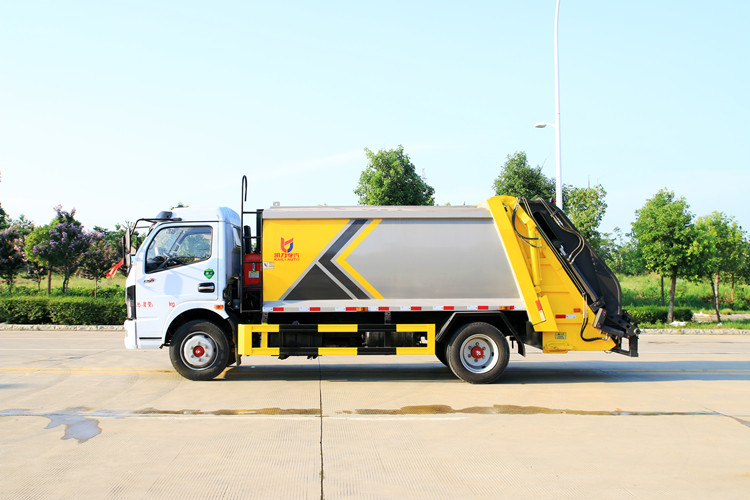

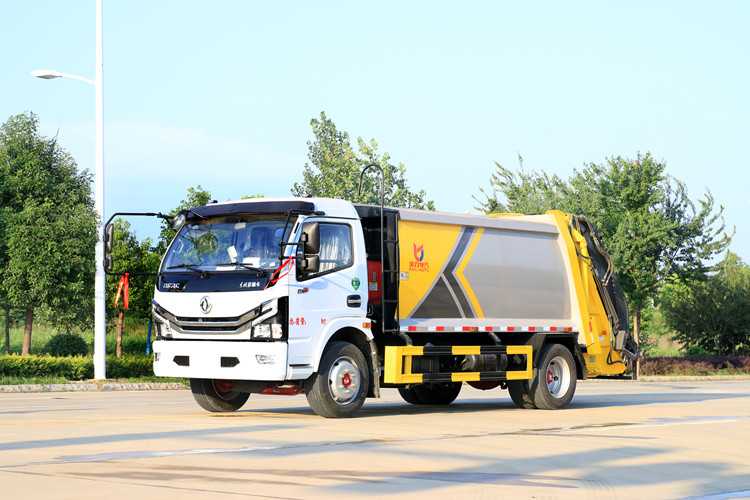

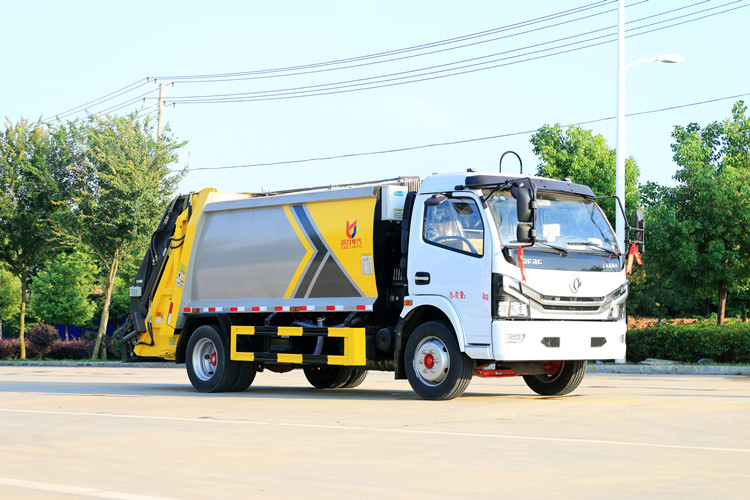

东风D7压缩式垃圾车(KLF5120ZYSE6)
东风D7压缩垃圾车
项目 |
参数 |
备注 |
整车型号 | KLF5120ZYSE6 | |
轴距（mm） | 3800 | |
发动机型号 |
D30TCIF1 | 国 VI 排放，柴油发动机 |
发动机功率 （kW） |
125 | |
外形尺寸 （长×宽× 高）（mm） |
6930 X 2280X2780 | |
整备质量 （kg） | 6500 | |
***大总质量 （kg） |
11995 | |
工作速度 （km/h） |
发动机转速 |
原地空档作业 |
箱体有效容积（m3） |
6 | |
操作方式 | 电控/手动/遥控 | |
一次进料循环时间 |
12—30 s | |
卸料时间 | ≤25 s |
 | 东风D7压缩式垃圾车，箱体上装采用弧形箱体，底板整体折边无缝焊接，杜绝了 泄漏风险。简洁美观、抗变形性能强、结构 可靠性好，同时有效增加实际装填容积，超 过同类产品，材质采用高强度锰钢板，不易 变形、耐磨损；耐腐蚀性强。 |

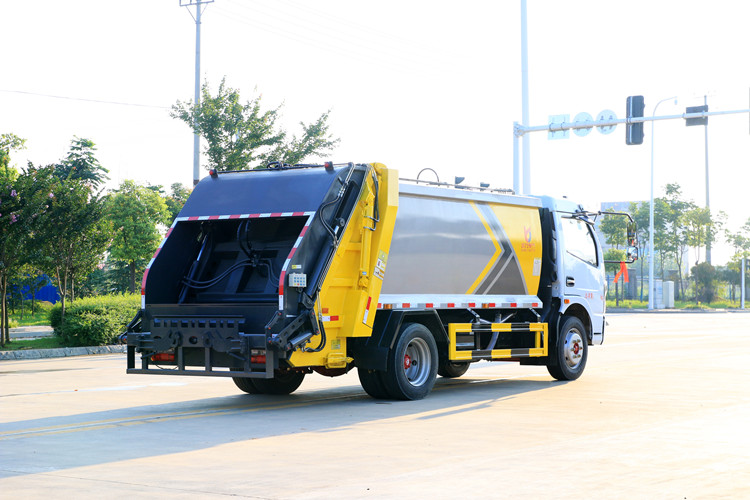

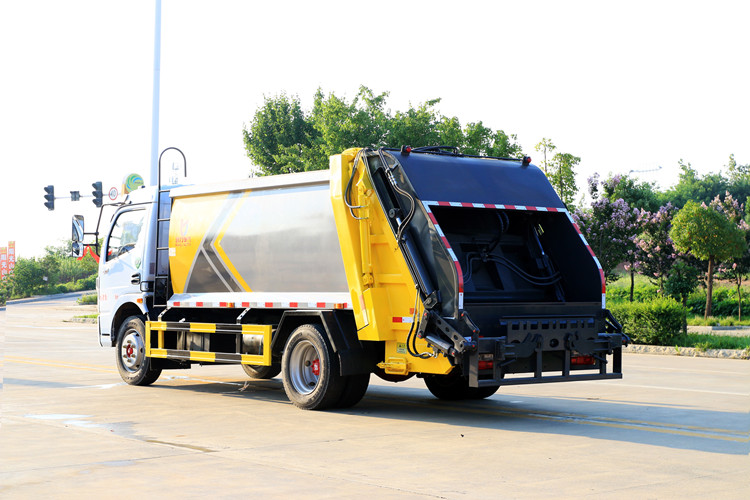

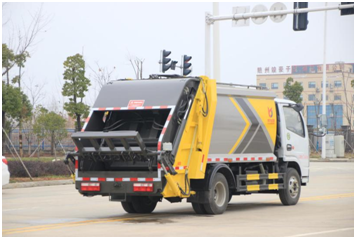

尾部填充器，主要垃圾的装填，尾部挂桶机构，以及各种垃圾的装载。 |  |

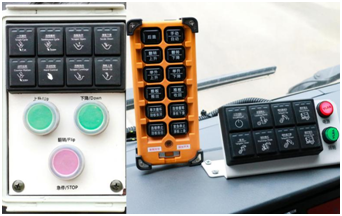

 | 电控系统：凯力专用电控（CAN总线控制），带一键卸料，带自动提升功能（压缩 垃圾时遇到较大阻力会自动提升，分段刮取垃圾，避免卡顿）双系统控制，带无线遥控可实现远程操作。 |

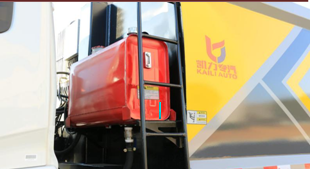

液压油箱：油箱容积加大，有效提高冷却效率，稳定油温油压，带有回油过滤装置有效过滤液压油所夹带的杂质，延长油质使用时间。 |
，
|
 |
背压阀/压实阀：双向压缩，增加装载垃圾的压缩比，提高垃圾的装载量。 |

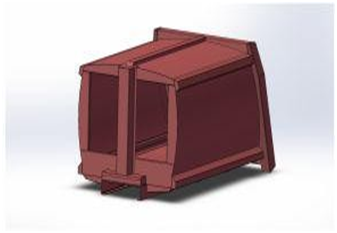

弧形箱体：先喷底漆后装配，箱体弧度加大，使箱体结构更稳定，外观更大方，有效增大箱体容积。 |  |
 |

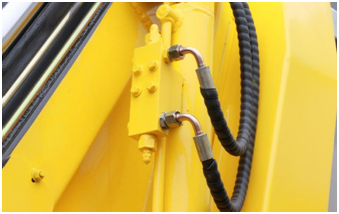

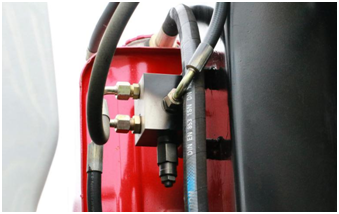

平衡阀：尾门开启举升油缸，使用平衡阀，有效保护油缸，油缸动作同步。 |
| 产品名称 | 东风D7压缩式垃圾车 |
| 外型尺寸 | 6930,6980,7350,7400,7220,7270,7260,7310,7150,7200×2280,2400×2780 |
| 总质量 | 11995 |
| 额定质量 | 5300 |
| 整备质量 | 6500 |
| 排放标准 | GB17691-2018国Ⅵ |
| 最高车速 | 103 |
| 整车说明 | 1、该车顶部封闭不可开启,主要专用装置由压缩箱体、填充器装置和压缩电控系统组成,用于垃圾桶的倾倒及垃圾收集压缩。2、侧防护材料为Q235B,侧防护螺栓连接,后防护由专用作业装置替代,下边缘离地高:500mm。3、该车可选装方形或弧形箱体,选装全密封盖装置,选装摆臂、三角斗、落地斗、后翻桶填充器样式。选装后部工作装置。选装工作装置时外形长 /前悬/后悬对应关系为(mm):①无上料装置:6930/1130/2000,6980/1180/2000;②翻桶装置:7350/1130/2420,7400/1180/2420;③三角斗装置:7220/1130/2290,7270/1180/2290;④落地斗装置:7260/1130/2330,7310/1180/2330;⑤摆臂装置:7150/1130/2220,7200/1180/2220。仅采用3800mm轴距。随底盘选装前面罩,前保险杠,前组合灯具,前雾灯,选装整车宽度。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。发动机/油耗值L/100km对应关系: 发动机型号为D4.0NS6B170,D4.0NS6B185,YCS04190-68,ZD30D16-6N,D25TCIF1,D30TCIF1,D40TCIF1,D45TCIF1,NV30-C6G,NV30-C6C,NV30-C6D,CY4SK161,CY4SK261,CY4SK361,YCY30165-60,D4.0NS6B160,CY4BK261,YCY24140-60,油耗值均为 (L/100km):20.3。 |
| 底盘型号 | EQ1125SJ8CDC |
| 轴数 | 2 |
| 轴距 | 3800,3950,4050,4100,4400,3600 |
| 轮胎数 | 6 |
| 轮胎规格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR |
| 燃油种类 | 柴油 |
| 发动机型号 | D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 D4.0NS6B160 CY4BK261 YCY24140-60 Q28-130E60 H30-165E60 D4.0NS6B195 CA4DD2-18E6-30 |
| 生产企业 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风轻型发动机有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 东风康明斯发动机有限公司 中国第一汽车集团有限公司 |
| 排量 | 4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 4000 3707 2360 2800 3000 4000 3230 |
| 功率 | 125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 118 100 103 96 120 143 132 |
